随着天气渐凉，冬季马上来临，各项工程的年终节点都即将到来。如果您从事的是加固工程，就应该知道使用植筋胶是一种省工时、提升加固效益的方法。然而冬季使用植筋胶却不像夏季那般轻松，否则小编也不会在此时多此一问。接下来施邦小编就为你讲解冬季使用植筋胶有什么需要注意的地方吧!
大多数植筋胶厂家会根据不同的季节出冬夏两款配方的产品，冬季做植筋的时候，需认准冬季配方，这一点在采购的时候需跟厂家沟通清楚。这是因为在施工时如果将夏季的配方在冬季使用，必然会使固化时间更久，而且稠度较大，搅拌吃力，打胶也比夏天要困难。施邦建筑植筋胶均采用改性环氧树脂胶粘剂，还有冬夏配方，质量可靠，可以满足您在不同环境下的施工要求。

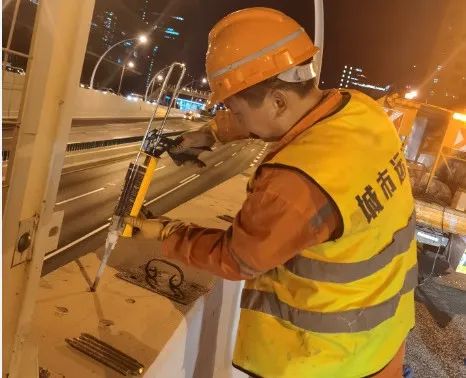

冬季如果工程量不是特别大，为了方便施工一般推荐使用注射式植筋胶。但在使用注射式植筋胶时要注意以下事项：a、施工前检查胶枪和胶嘴中的螺杆是否正常，再安装使用。因胶枪推压不均衡，容易造成A、B组份出胶比例失调，也会出现不固化的现象。b、注胶时胶嘴前段20-30克的胶必须舍弃不用，否则一定会出现不固化。c、注胶过程中如有暂停一段时间，再次注胶时胶嘴前段胶料也必须舍弃，否则不能正常固化。植筋胶是双组份胶粘剂，平时只有严格按照操作要求施工，注意细节，才能保证A、B组份正常固化，达到理想效果。
如果一定要用桶装植筋胶，在施工现场配胶时还要特别注意：参见相应产品说明要求按比例配制且搅拌均匀。搅拌约5～10分钟左右至A、B组份混合均匀为止。搅拌时最好沿同一方向搅拌，尽量避免混入空气形成气泡。冬季寒冷植筋胶应现配现用，每次配胶量不宜大于5kg，配胶完成后在可操作的时间用完。

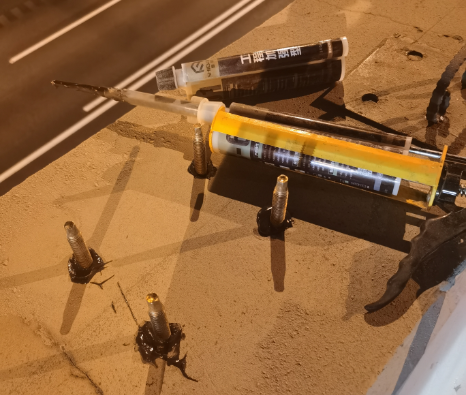

a、冬天比较寒冷，需要前对植筋胶锚固的钢筋进行处理，钢筋锚固长度范围的铁锈、油污应清除干净(新钢筋的青色氧化外皮也应除去)，并打磨出金属光泽。将除锈清理好的钢筋放在干燥处整齐码放待用。b、冬季植筋胶会变得很稠或有结晶的现象出现，这时如果将植筋胶的A、B组分用温水锅分别进行水浴加热，会得到更好的使用效果。c、植筋胶使用前要彻底清洁钻孔，并将杆体旋转植入孔内，如果孔内并没有胶流出，必须将杆体拔出，重新注入胶。

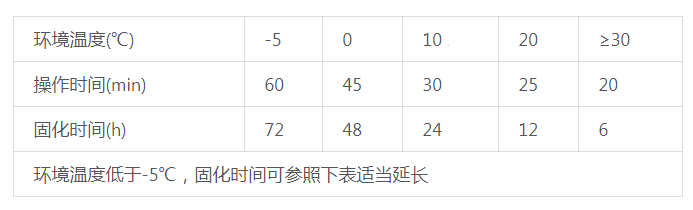

冬季的固化速度也会放缓，如果需要短时间之内要求承载，可以对其加温保温，未凝固前严禁触动杆体。以施邦SHB 601建筑加强型植筋胶为例常规固化时间表如下：胶体凝固之后若需焊接钢筋，应注意不要使用高温影响胶体，会导致胶体性能下降，具体的操作可将湿抹布包裹于钢筋根部，以隔断高温。
对于植筋胶的仓库温度不要低于10℃，这样冬季就可以保证植筋胶打胶正常。打胶正常就不容易造成AB组份混合不均匀，固化的问题就会得到适当解决。
施邦环氧A级植筋胶拥有冬夏两季配方，采用高强复合型环氧树脂胶粘剂，配合胶枪使用，采用注射式施工，施工更省力，施工效率高。固化后强度大、抗震抗拉、抗老化、耐酸碱，满足四季建筑植筋加固工程的需要。
